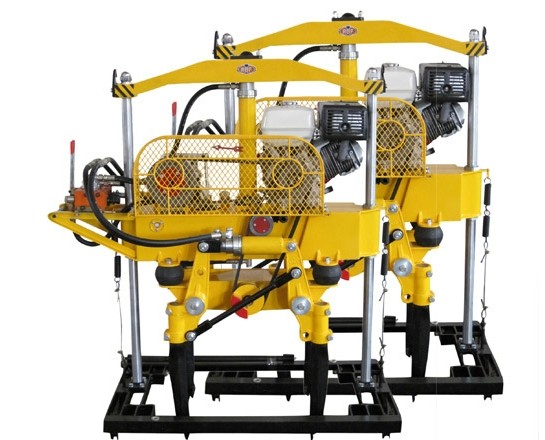

YD-22型液壓搗固機

YD-22型液壓搗固機是用于鐵路工務維修對除道岔外的線路進行枕下道渣搗固的一種專用機械。
該機型是為Ⅲ型混凝土軌枕地段作業設計的新機型,適用于P43-P75軌型線路搗固作業。
設有下道架,下道后不侵“限界”?？衫昧熊?chē)間隔時間作業,不需要封鎖區間。

其工作性能完全能滿足線路維修作業的需要，同樣適用于新建線路的搗固作業和清篩后的搗固作業。
ISO9001：2000質量體系認證單位

一、結構組成：
液壓搗固機由柴油機或電動機驅動；雙導柱框架結構，單缸升降方式,有齒輪泵、手動泵、換向閥、震動盤、搗鎬、升降缸和夾實缸等組成。

二、特點如下：
l、該機具有穩定的大馬力輸出，燃油消耗率低，潤滑油耗量少，噪音低等特性?？筛鶕脩?hù)需要采用電動機或汽油機為動力。
2、鎬撐插入道碴深度≥90mm，可適用于不同型號鋼軌線路的大、中維修及新建線路的搗固作業。
3、液壓系統采用扣壓式膠管接頭，同時加大了管通經，使得液壓油流量增大，提高了作業效率。
4、夾軌裝置采用下插時自動夾軌，夾鉗動作迅速，操作方便。
5、傳動離合器采用離心塊摩擦片式結構，傳遞扭距大，降低傳動損失，提高了傳動效率。
6、每臺搗固機兩對鎬臂同時作業，由兩個夾實油缸同時驅動，夾實力大，搗固質量好，作業效率高。
三、技術參數：
1　功 率：汽油發動機6.6kW（本田GX390） 9.5KW（13馬力）汽油機
2　振動頻率：60Hz～70Hz
3　激振力： 22kN
4　系統工作壓力：6Mpa
5 　最大下插力 15.57kN
6　下插深度 110mm±10mm（60kg/m軌Ⅲ型軌枕下）
7　工作效率：≥260根/小時
8　外形尺寸：1450mm×700mm×1650mm
9　主機質量：390kg/臺
